In questa guida vi mostreremo come smontare e rimontare tutto il tunnel centrale dell’abitacolo per sostituire la consolle centrale.
La guida nel mio caso era riferita alla sola sostituzione per cambiare il colore della consolle, ma è applicabile ad ogni variante, sia restyling che prerestyling.

Elementi e codici di ricambio necessari per effettuare l’operazione:

• Pulsante aria condizionata + ricircolo –> rif. 61316901575 (€ 54,51 + iva);
• Pulsante ASC –> rif. 61318381971 (€ 28,43 + iva);
• Orologio analogico –> rif. 62138383663 (€ 86,38 + iva);
• Connettori pulsante ASC ed orologio –> rif. 61138380696 (€ 0,42 + iva) e rif. 61138377072 (€ 0,90 + iva);
• 4 anelli cromati (quelli che si montano sulla consolle del prerest non vanno bene sono più stretti di diametro) –> rif. 51162491394 (ognuno € 34,47 + iva);
• Tappini per spazi sulla consolle non occupati da pulsanti –> rif. 51162492136 (ognuno € 4,61 + iva).

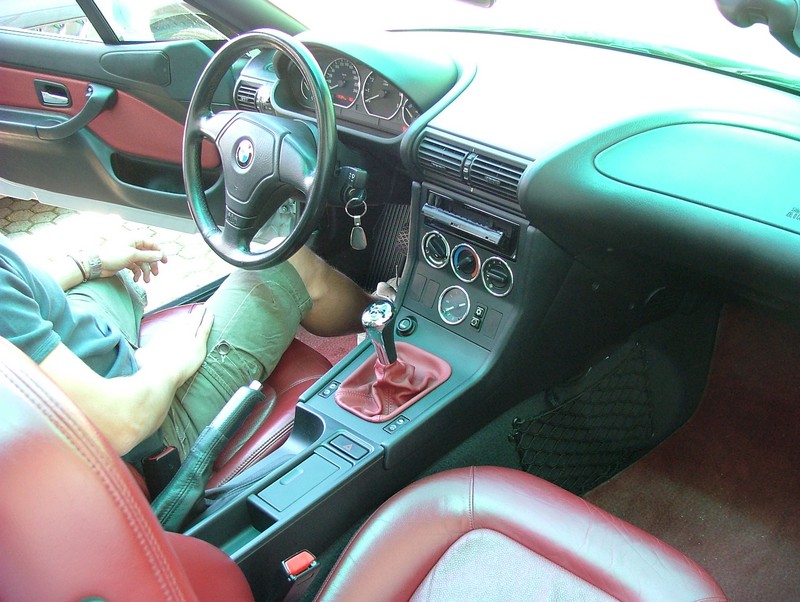

Prima dei lavori ( non fate caso al fatto che io già partivo da una consolle del restyling, seguite la guida passo passop anche per passare dalle vecchie consolle a quelle nuove):

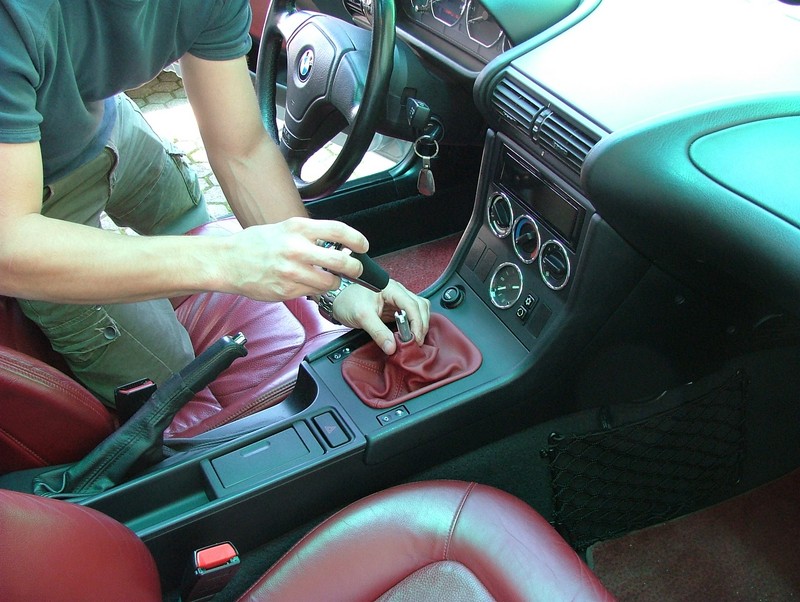

1: togliere il pomello, spingendo con forza verso l’alto, e se possibile con una mano cercare di tenere l’astina del cambio.

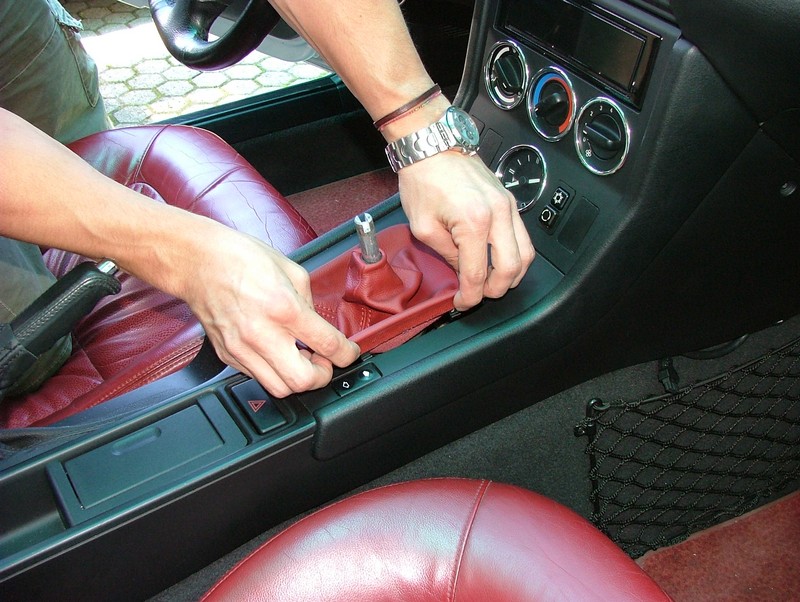

2: togliere la cuffia del cambio, spingendo il bordo laterale verso l’interno

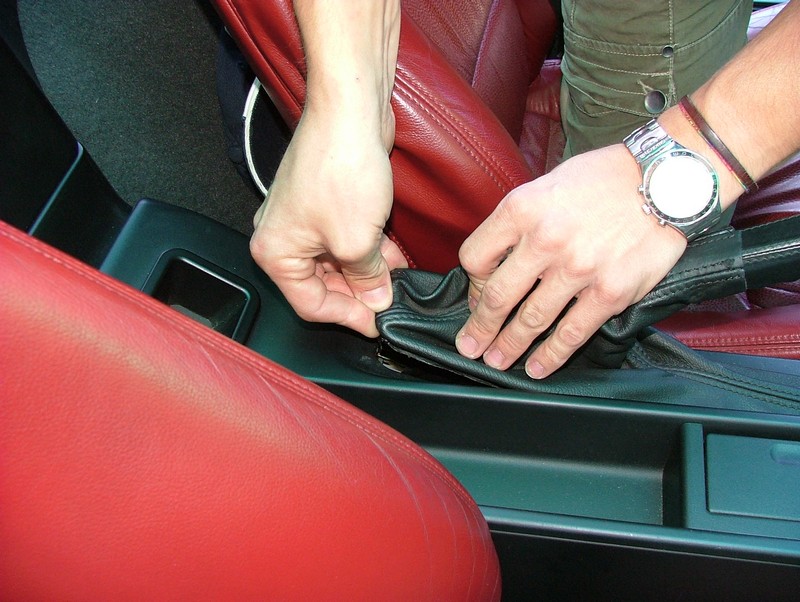

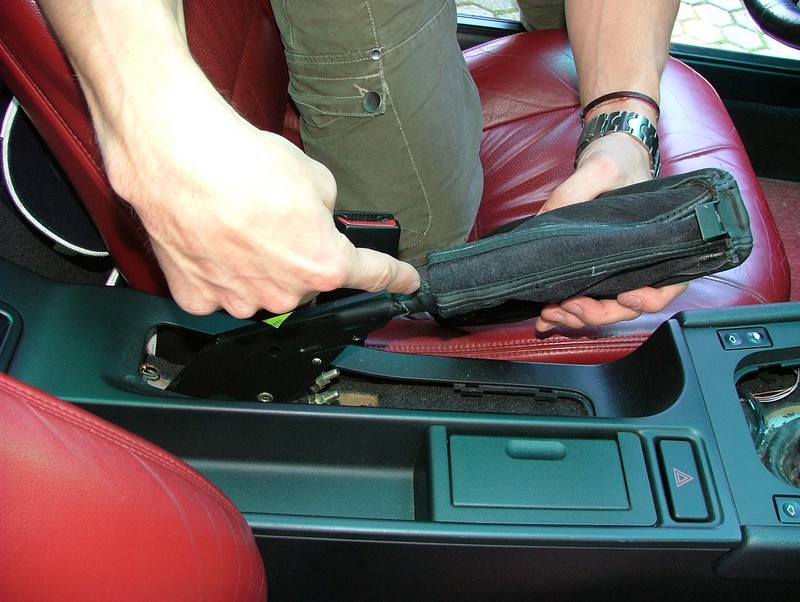

3: togliere la cuffia del freno a mano, in questo caso bisogna spingere verso il cambio la parte dietro, poi si sgancia da solo e riuscite facilmente a estrarla. dovete rovesciarla completamente e trovare una fascietta all’altezza del raccordo con la parte in pelle del manico che va tagliata con un tronchesino come da foto.

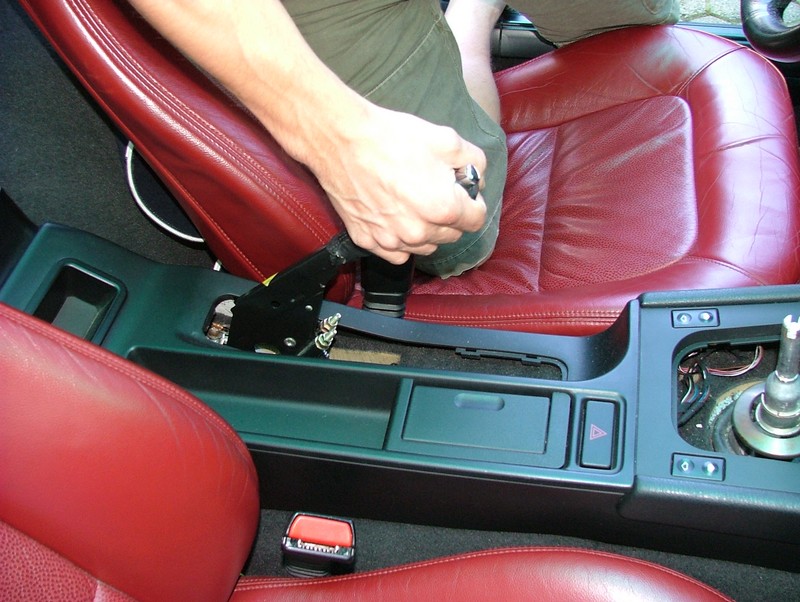

4: alzare il piu possibile il freno a mano cosi da permettere successivamente l’estrazione della consolle.

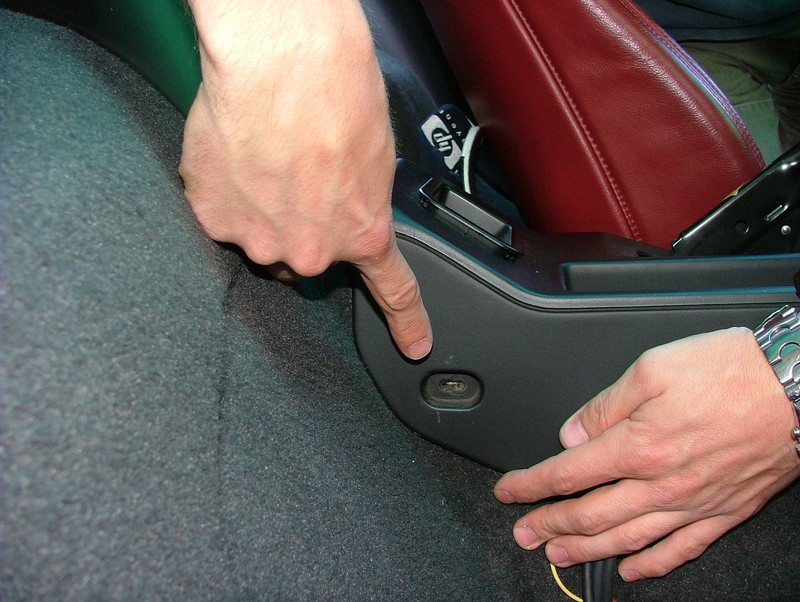

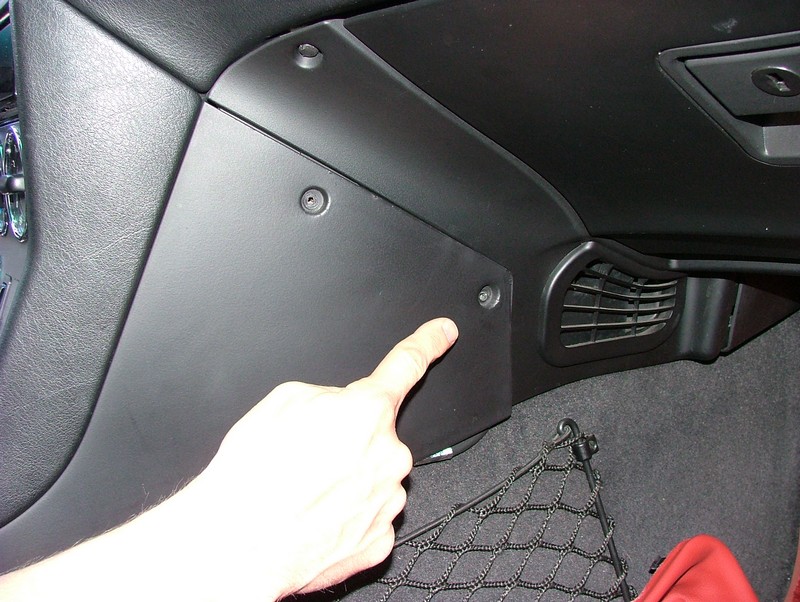

5: togliere tutte le viti laterali, da entrambi i lati, ovviamente dovete anzittuto togliere i tappini. se siete bravi non li rompete , altrimenti fregatevene e tagliateli con un tronchesino tanto cosatno pochissimo e li potete rimettere nuovi come si deve, cosi che non si veda nulla.

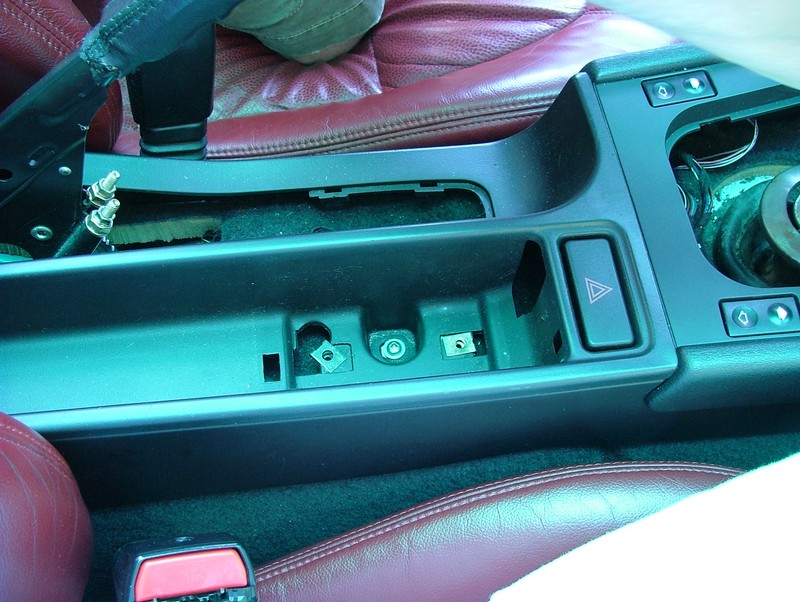

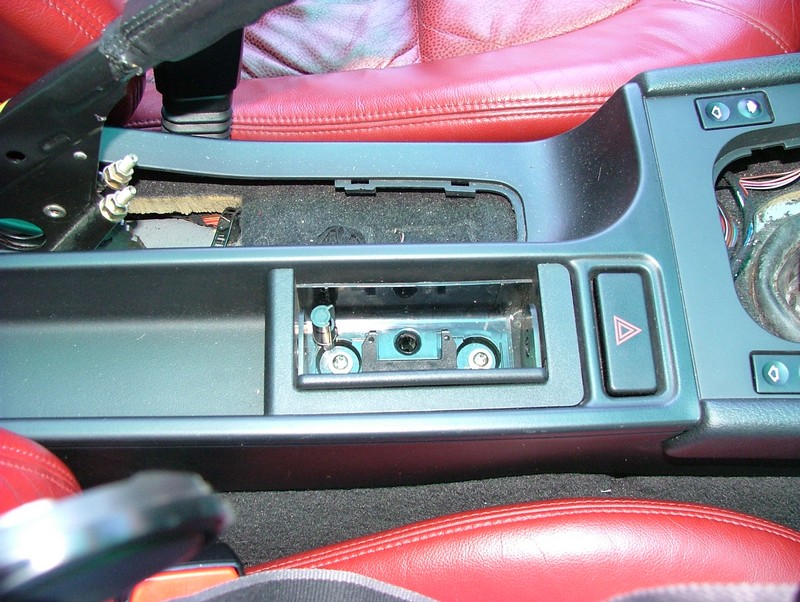

6: togliere la vaschetta del posacenere, e svitare le 2 viti che trovate sul fondo

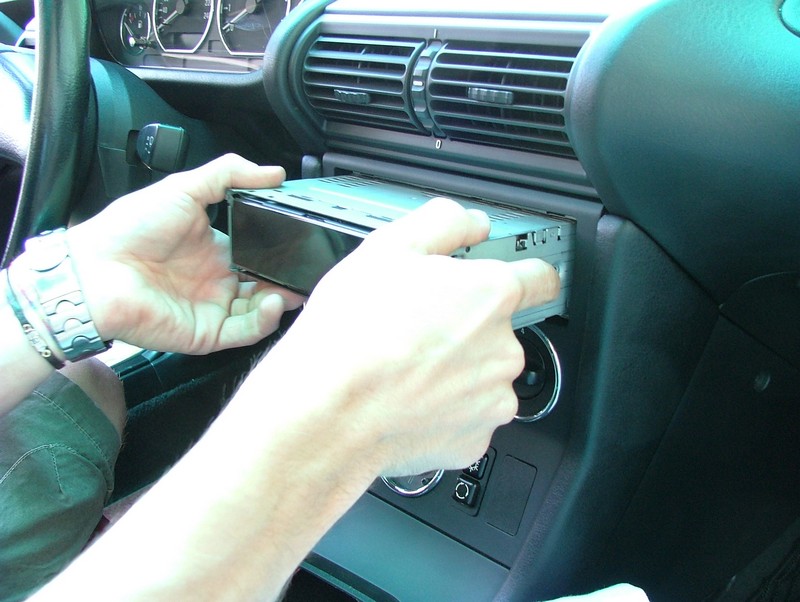

7: Smontare la radio. in uesto caso avviso solo di stare attenti a non rovinare la consolle facendo uso di ganci che non sono adatti alla radio. per il resto ogni radio ha i suoi, quindi non approfondisco in questa guida.

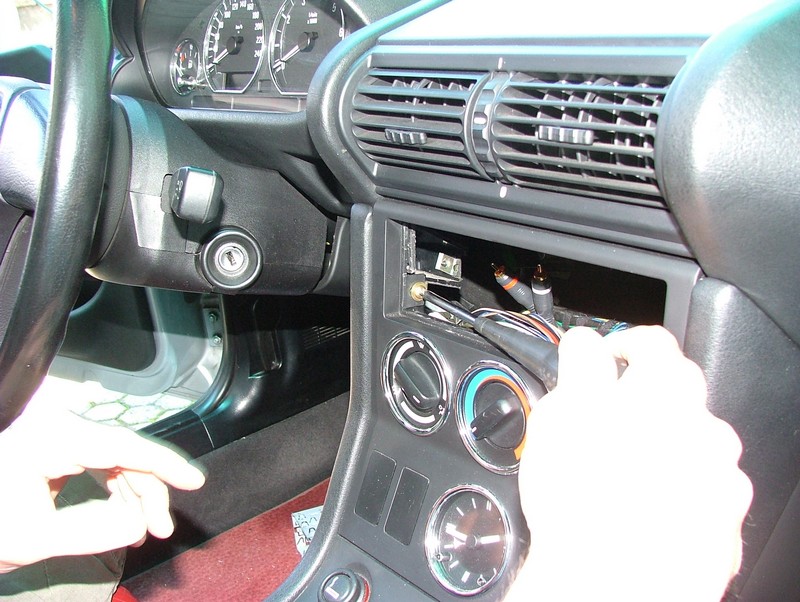

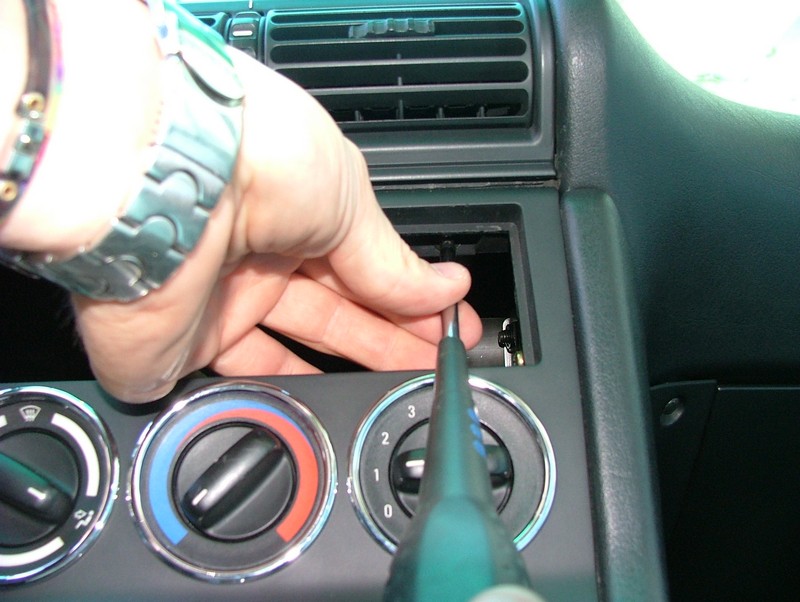

8: Tolta la radio dovete svitare 4 viti che ci sono nel vano radio. attenzione le prime due, come nella prima foto, cioè quelle laterali non vanno svitate completamente , ma solo allentate. invece quelle sopra vanno tolte completamente

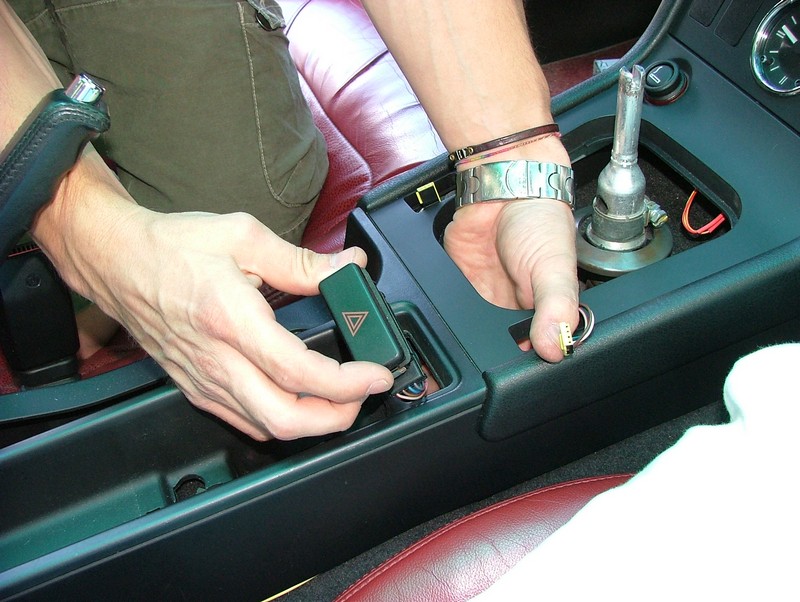

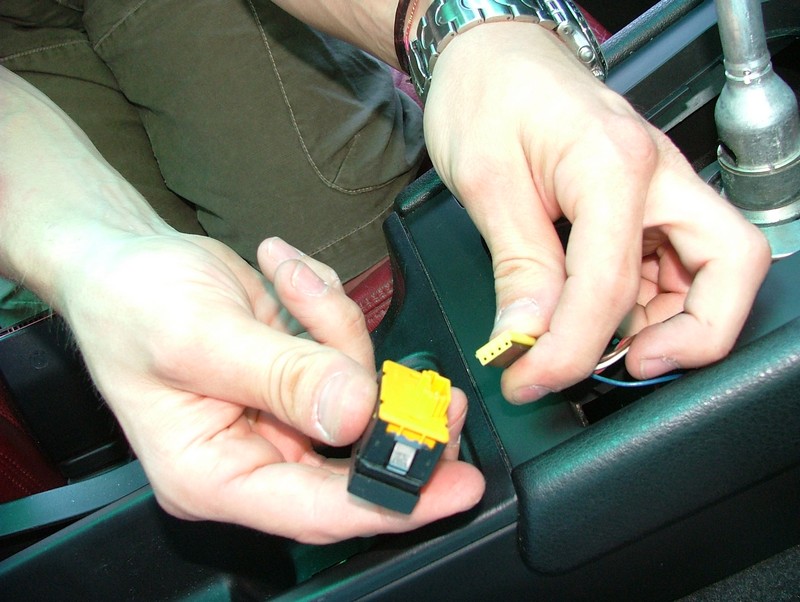

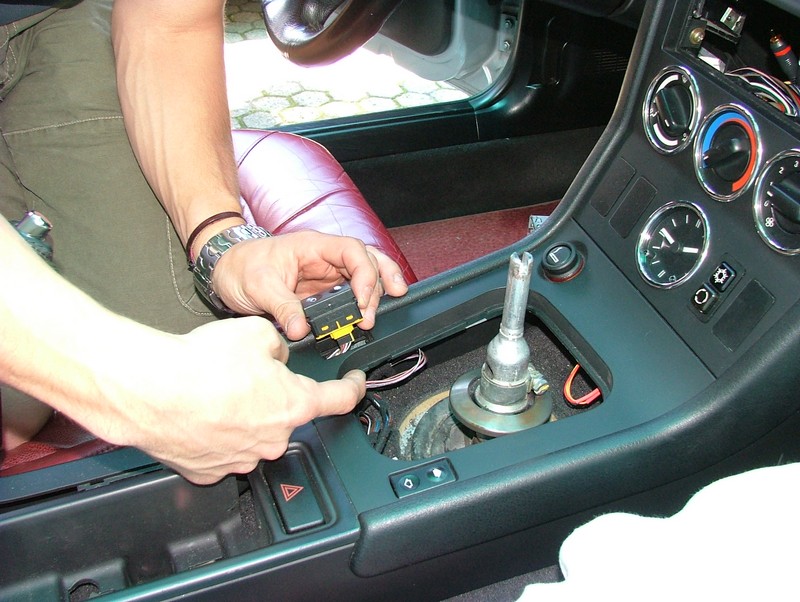

9: togliere i pulsanti degli alzacristalli. inserite la mano dal vano della cuffia del cambio e spingete tranquillamente in su. poi togliete i connettori. Stesso discorso anche per l’interruttore d’emergenza freccie.

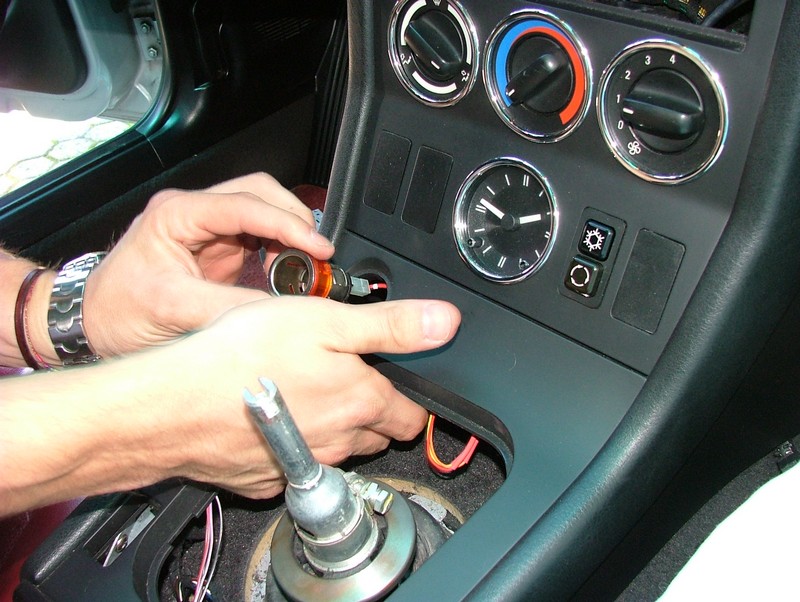

10: è il momento dell’accendisigari. è dentro molto sfrozato, cmq sempre ad incastro.

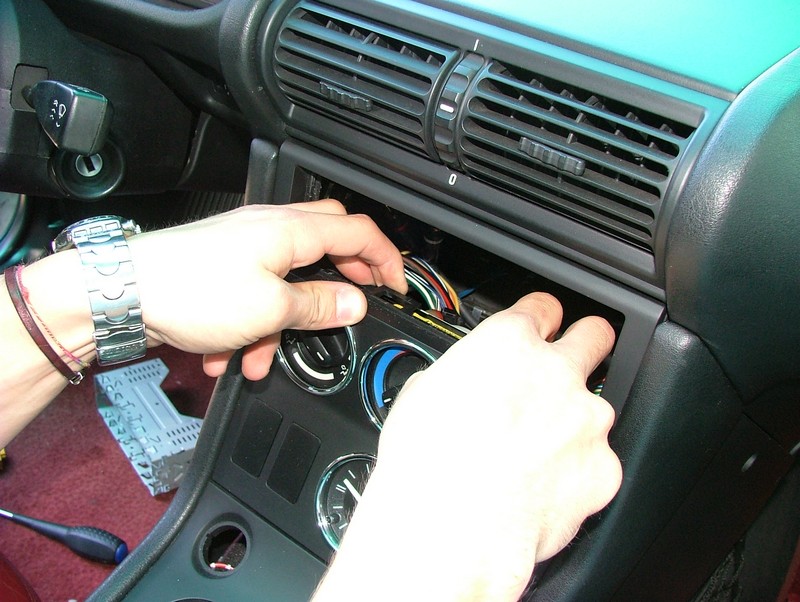

11: Adesso dovete sganciare il blocco comandi ventole. alzate le due levette sopra e spingete verso l’interno le tre manopole, separate cosi il blocco intero dalla consolle.

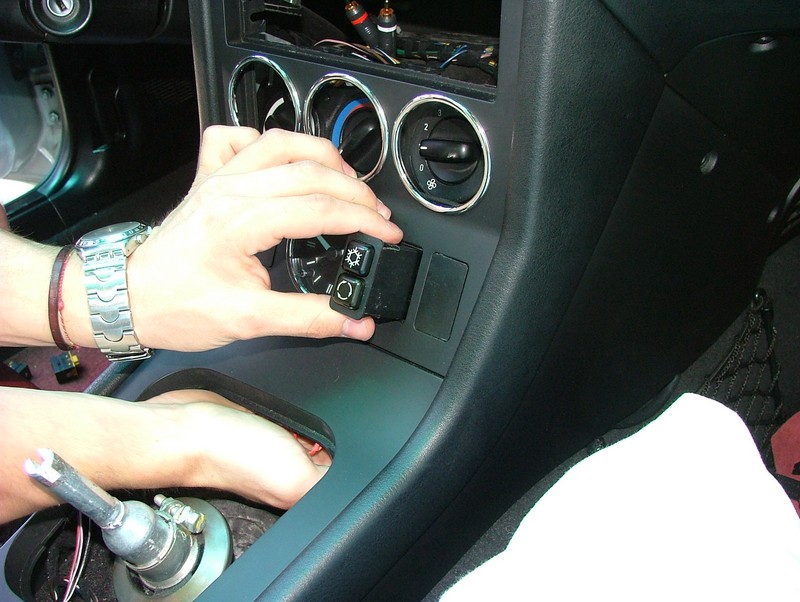

12: togliere tutti i pulsanti, spingendo verso l’esterno dal dietro. nel mio caso solo il clima, e scollegate il connettore

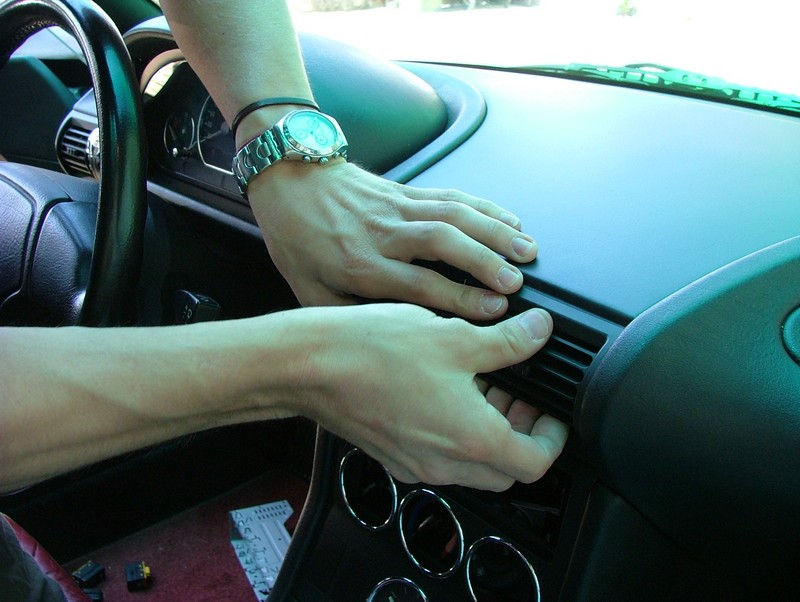

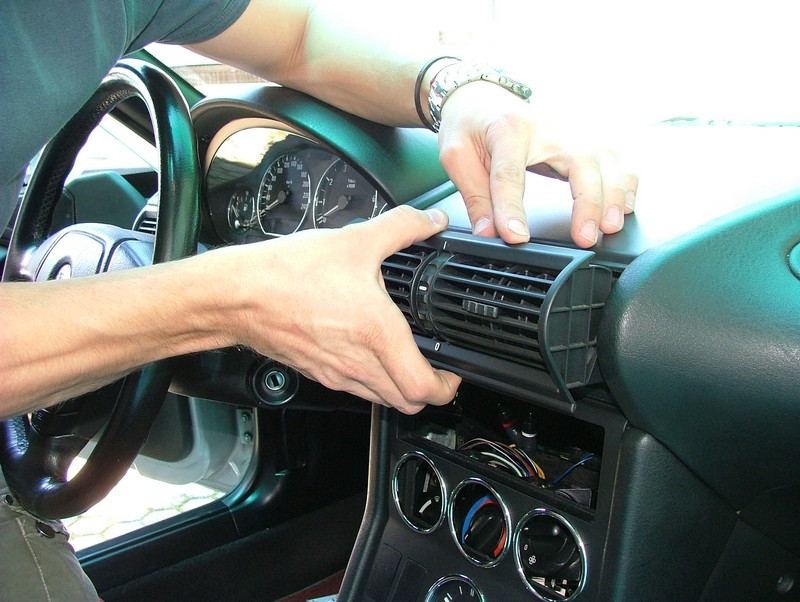

13: Siamo alle bocchette dell’aria: senza nessun cacciavite mi raccomando, solo con le vostre mani, cosi non rischiate di segnare nulla, leggeri sopra e sotto e si sgancia

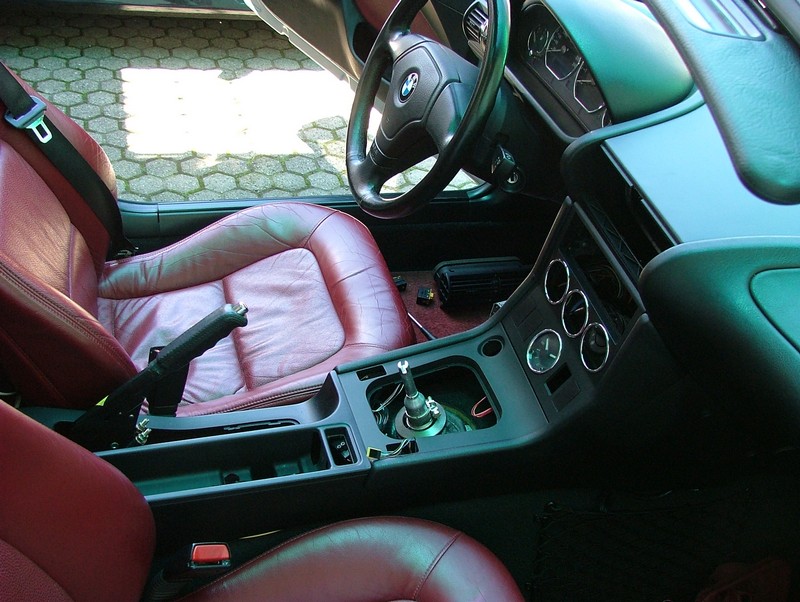

Vediamo come siamo messi:

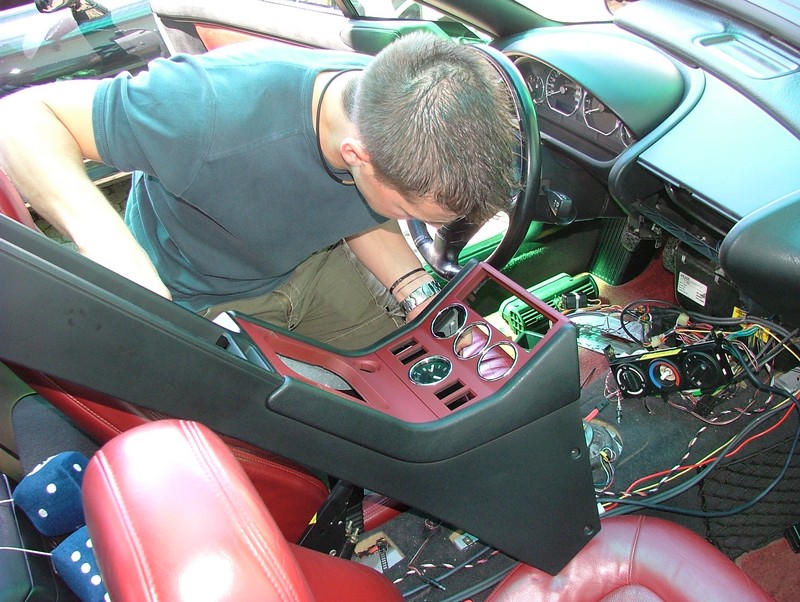

Ora, trattenete il sospiro, non fatevi spaventari dalle miriadi di cavi che troverete la sotto, ( nel mio caso anche piu del dovuto ma non stiamo li a spiegare) e iniziate ad alzare la consolle dalla parte posteriore

facendo estrema attenzione si sgancia da sola anche anteriormente, tenetela ben salda e uscite dalla macchina.

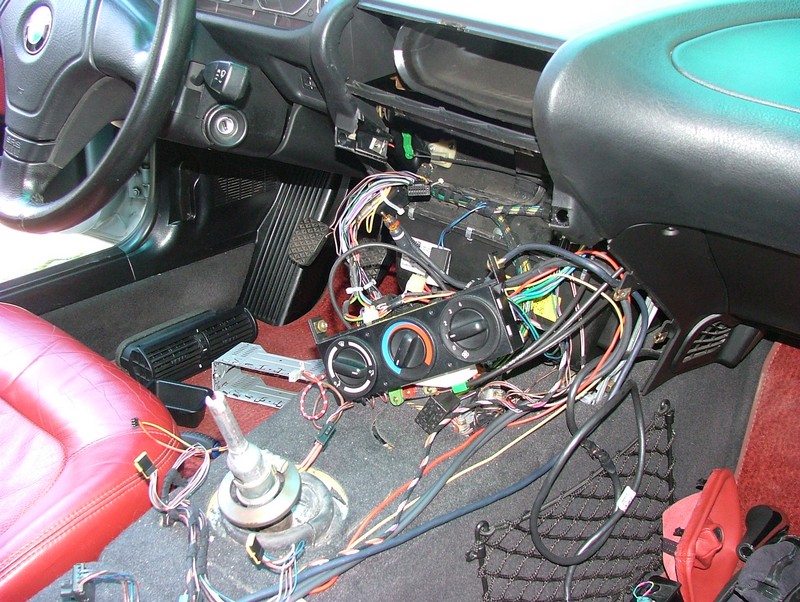

questo è quello che c’è sotto

fa spavento eh?

FASE 2, cambio della consolle

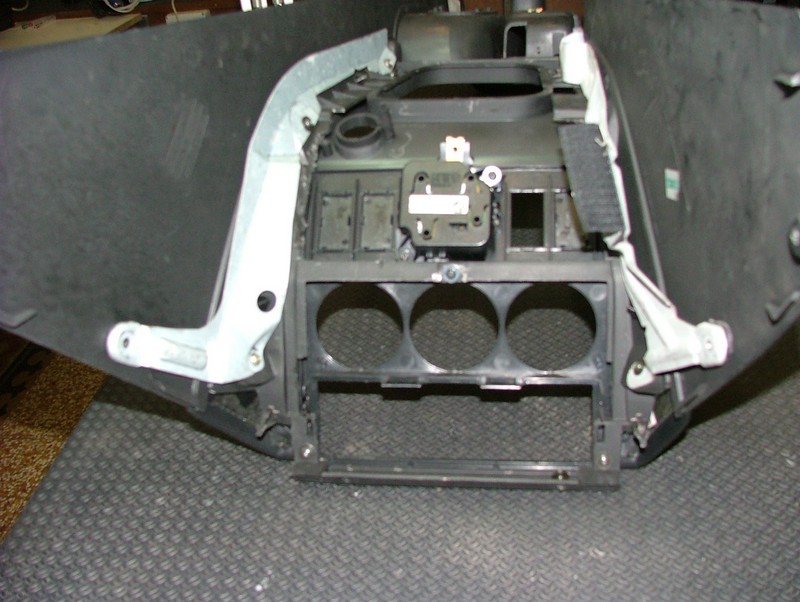

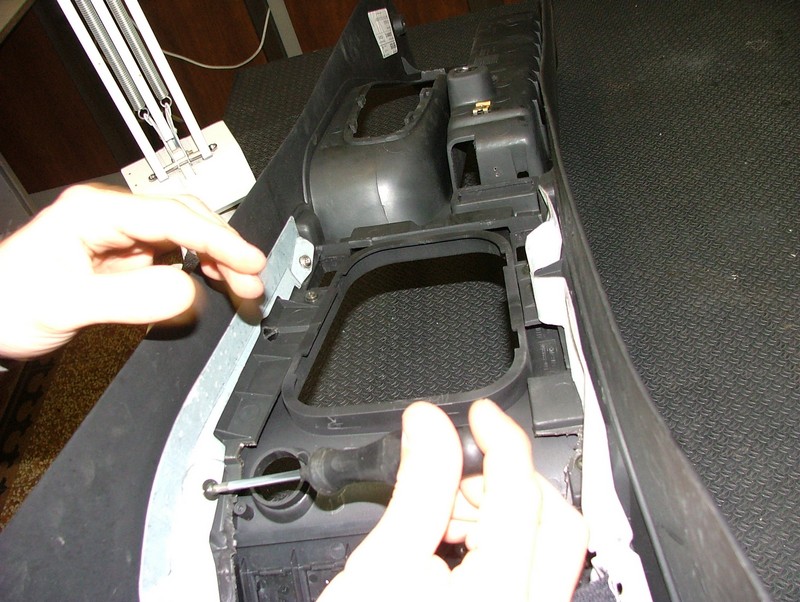

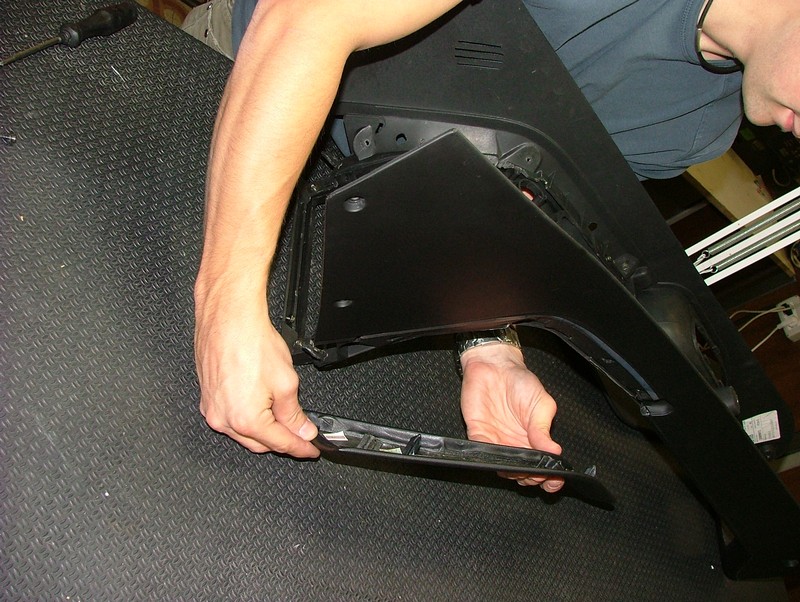

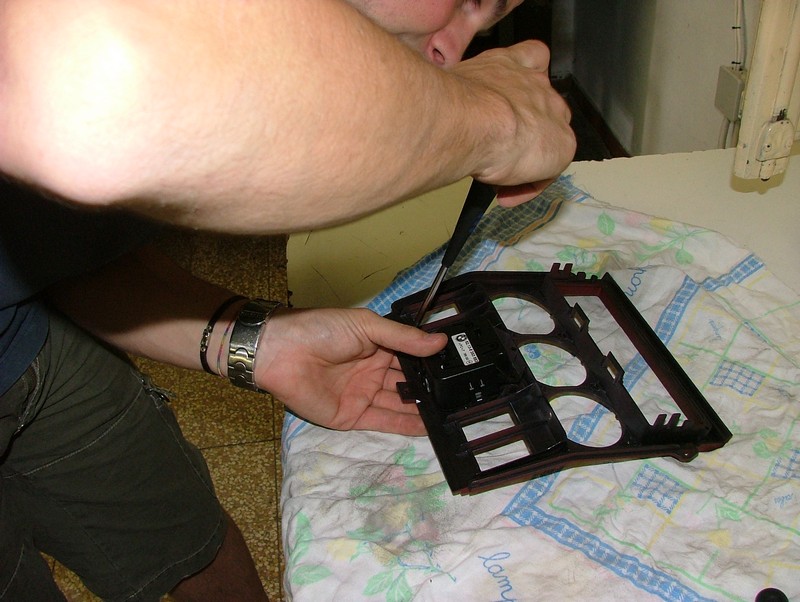

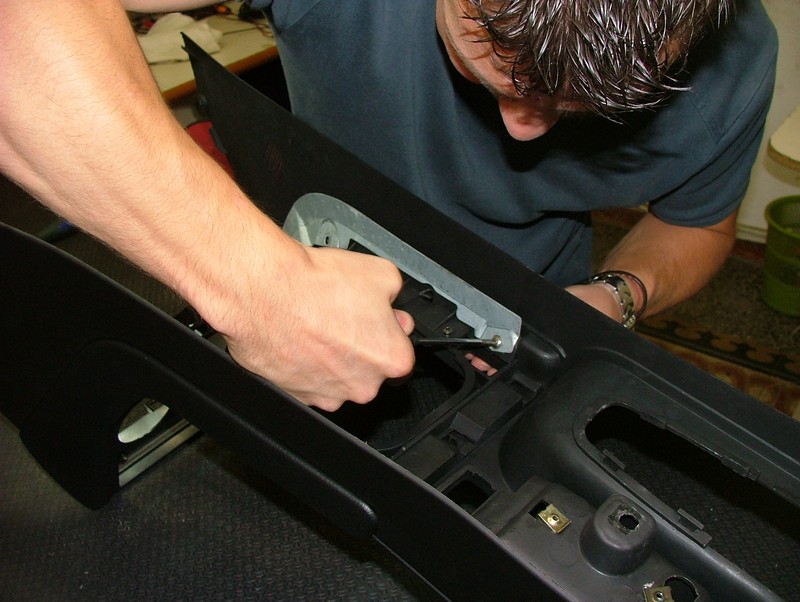

Iniziamo a svitare tutte le viti interne, dobbiamo separare il telaio in allumio dalla plastica

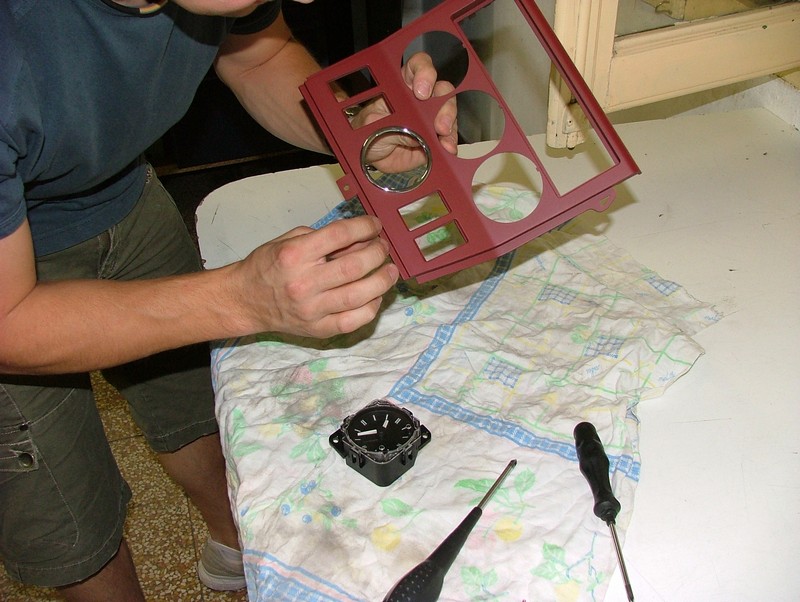

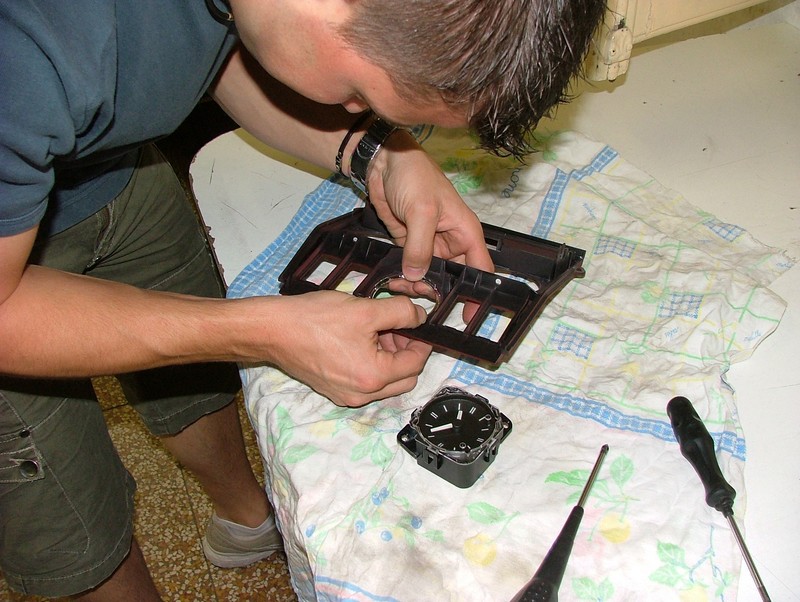

togliete gli eventuali anelli cromati e infine sganciamo la consolle, successivamente ho dovuto svitare anche l’orologio, ma nel passaggio prerestyling a restyling questo ovviamente non dovete farlo. occhio cmq agli anelli originali bmw, sono in plastica e si rompono solo a guardarli

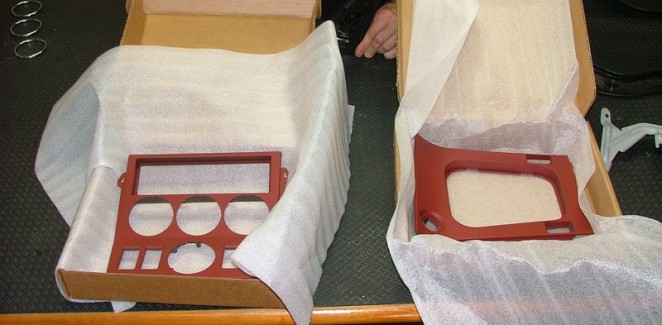

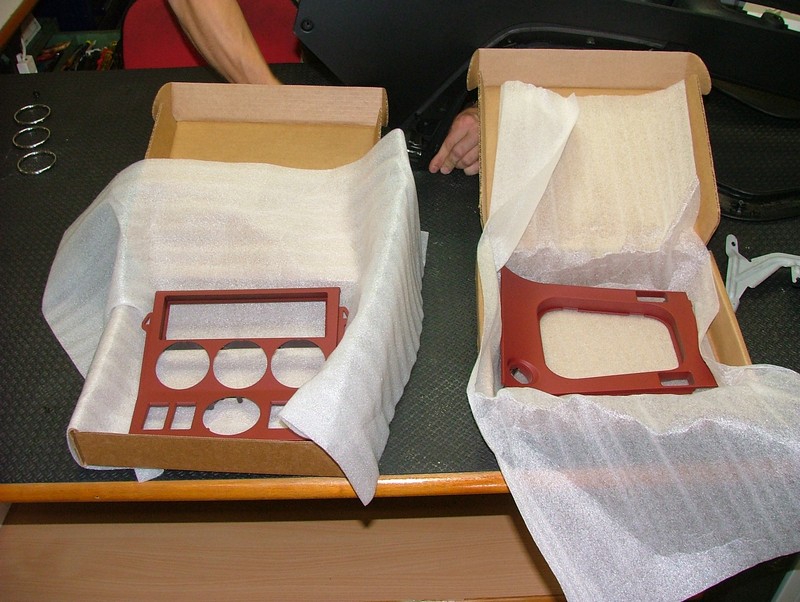

Prendiamo la nuova consolle, verniciata ad ok professionalmente altro che BMW

Rimontiamola:

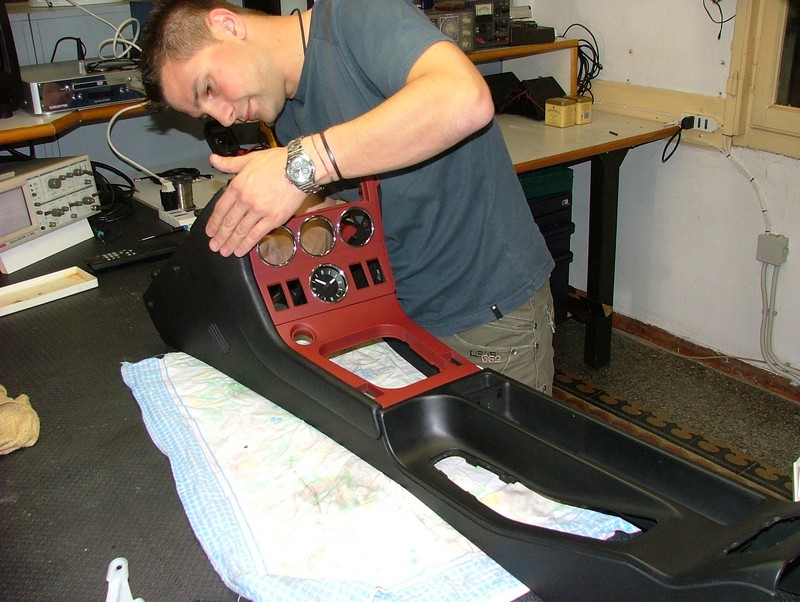

Rimettete tutte le viti sotto e il telaietto in alluminio esattamente come lo avete smontato prima, poi torniamo in macchina

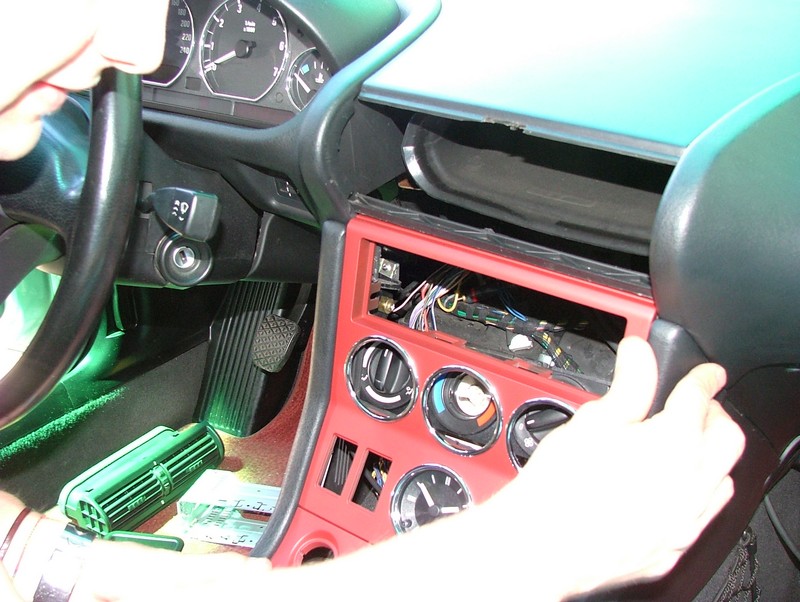

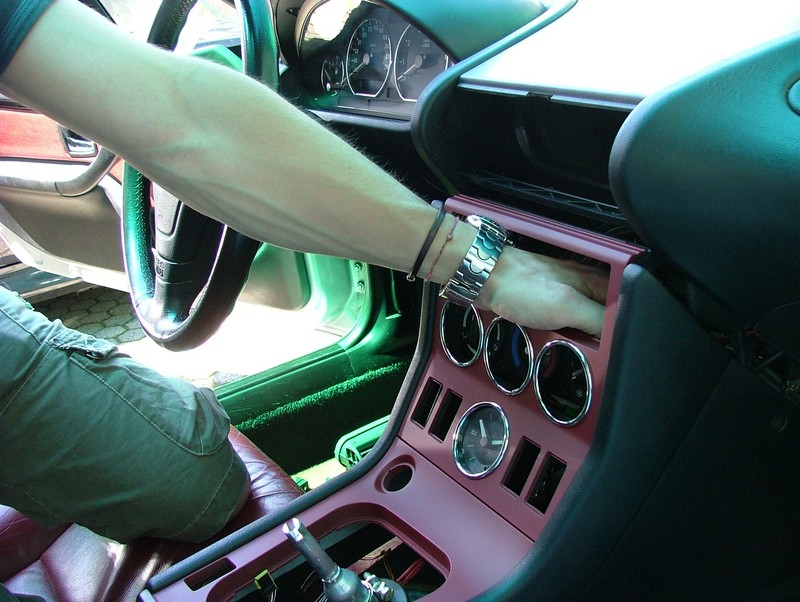

Inserite prima la parte davanti e piegatelo fino a che il freno a mano riesce a passare via a pelo dal bordo della consolle, altrimenti non vi riesce ruotarla

Riagganciate tutte le componenti, e preparate vicino ai fori i vari camblaggi degli interruttori

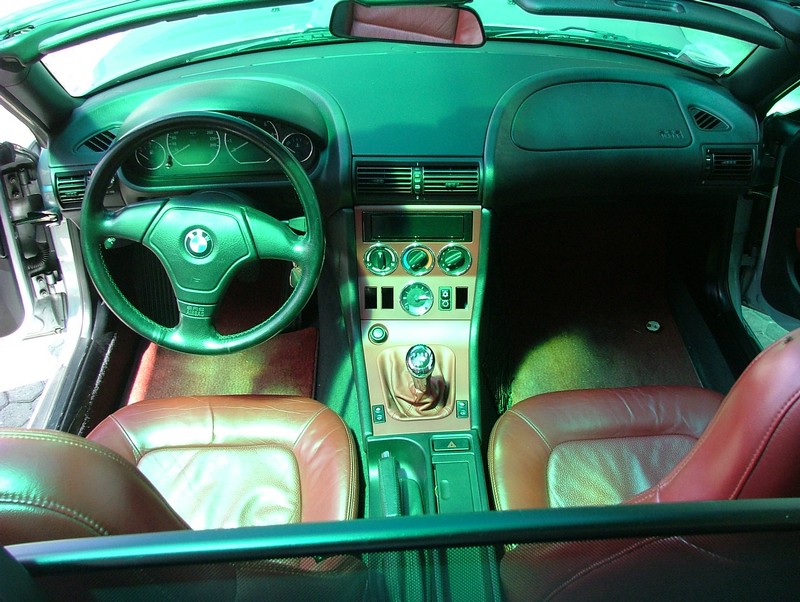

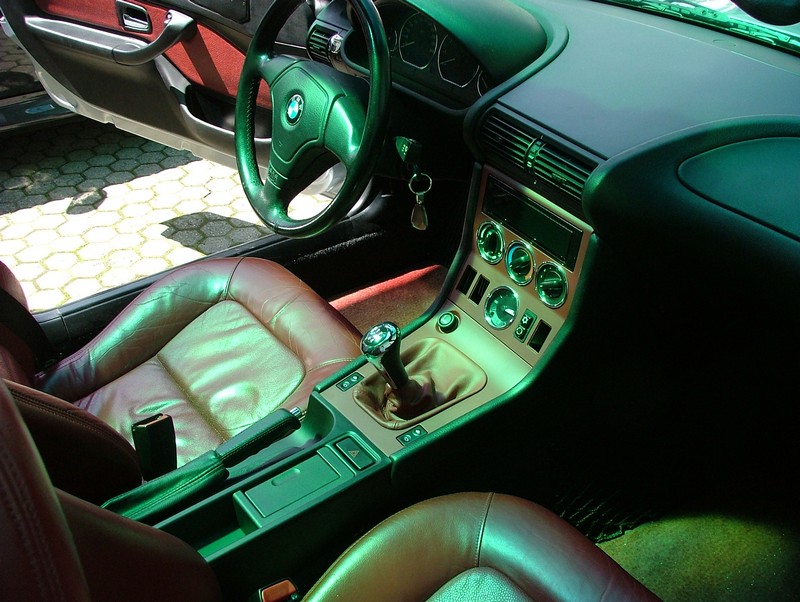

Reinserite il tutto come li avete smontati, riavvitate le viti, e mettete i copritappini nuovi. Lavoro ultimato.
In fase di riassemblaggio cambiate ovviamente le eventuali lampadine che possono essere bruciate,
Riassumo tutte le lampadine che dovete trovare:

1 lampadina che illumina l’accendisigari
1 lampadina che illumina il posacenere
2 lampadine che in teoria non staccate, ma se sono guaste le trovate sul blocco comandi ventola

Forza, avete finito, una bella pulita con un panno umido aspirapolvere e via

Un immenso grazie al Biz che mi ha fotografato durante il lavoro.
